Van điều khiển khí nén (Pneumatic actuator valve) Van điều khiển khí nén là thiết bị được điều khiển bằng khí nén do áp lực của khí nén. Khí nén được cấp vào Xi lanh khí nén, bộ truyền động khí nén, bộ điều khiển khí nén, hệ thống liên kết này được nhận khí nén chuyển động trục van quay (Quay 90 độ) tác động lên bộ phận tại vị trí cửa van cho phép van mở hoặc đóng theo góc trục van.

Van điều khiển khí nén bao gồm hai bộ phận chính là phần Van cơ và phần điều khiển khí nén:

Van cơ là Van tiếp xúc trực tiếp với lưu chất tại vị trí cửa van mở đóng bao gồm: Van Bướm, Van Bi, Van Cổng, Van Dao, Van Cầu, Y Xiên. Đây là bộ phận được gắn với thiết bị truyền động khí nén.

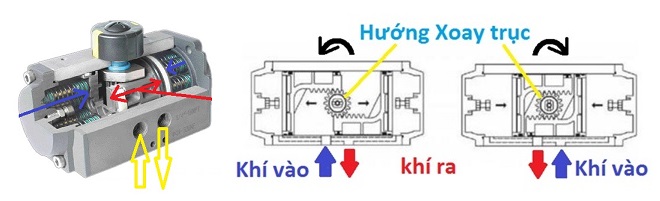

Bộ điều khiển khí nén là bộ phận quan trọng nơi đưa và cấp khí để điều khiển Van. Hoạt động nhờ vào áp lực của khí tác động vào trong cho phép trục của các van xoay tạo ra hiện tượng mở đóng bên dưới phần van cơ.

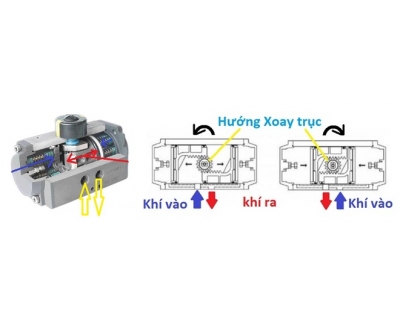

Hình ảnh điều khiển khí nén:

Phân loại van điều khiển khí nén

Dựa vào hình dạng, kiểu lắp, chức năng, kích thước chúng ta có các loại van điều khiển bằng khí nén sau:

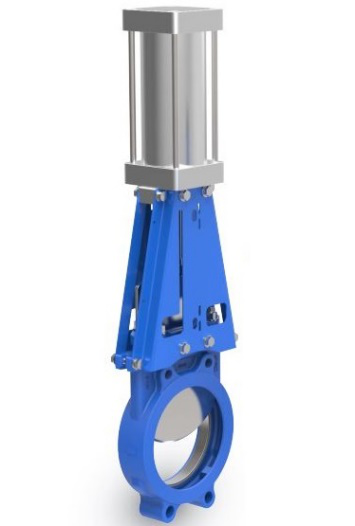

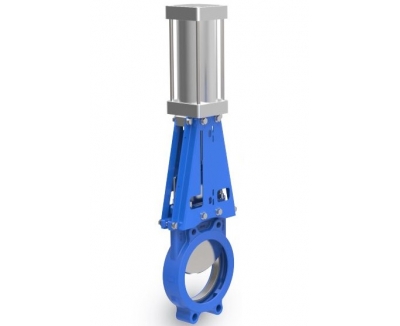

Van Cổng điều khiển khí nén, Van Dao điều khiển khí nén:

Đây là loại Van điều khiển lên xuống dạng Xi lanh khí nén có cánh Van dạng ép phẳng dẹp lắp đặt cho đường ống từ DN50 - DN1000

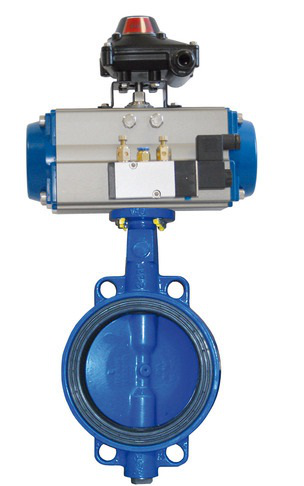

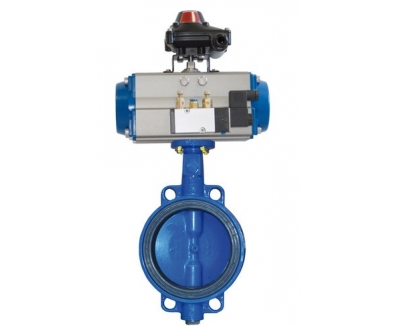

Van bướm điều khiển khí nén:

Van bướm là loại Van có dạng cánh bướm xoay 90 độ trong phạm gioăng làm kín cánh Van nằm song song với thân được sử dụng để điều tiết lưu lượng. Được kết nối với đường ống lắp bích đa tiêu chuẩn JIS, ANSI, BS, DIN, dải kích thước từ DN50 - DN2000.

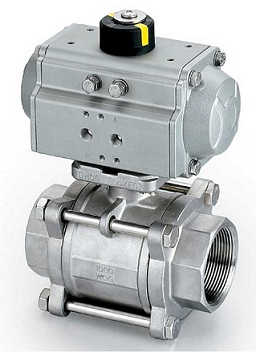

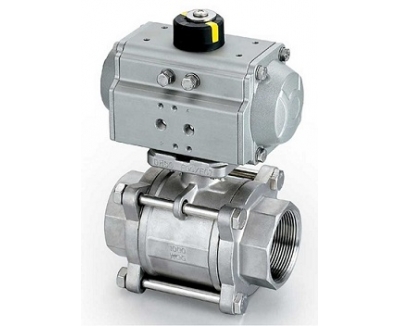

Van bi điều khiển khí nén:

Van bi là thiết bị có 2 kiểu lắp là lắp ren cho kích từ DN15 - DN50 và lắp bích cho kích thước từ DN50 - DN200.

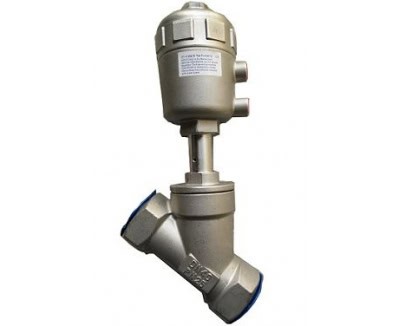

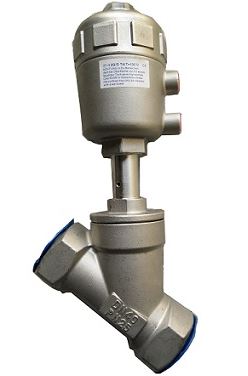

Van xiên Y điều khiển khí nén, Van góc khí nén:

Đây là thiết bị van được điều khiển lên xuống bằng Piston dạng chéo chữ Y xiên ngang.

Van điều khiển khí nén tác động đơn (single acting):

Đây là loại Van khi cấp khí nén Van sẽ mở và khi dừng cấp khí Van sẽ tự động đóng lại (Cấp khí 1 lần) do lực phản hồi của lò xo.

Van điều khiển khí nén tác động kép (double acting):

Đây là loại van đóng mở (cấp khí 2 lần): Khi cấp khí nén vào bộ điều khiển van mở hết 1 hành trình và khí muốn đóng chúng ta phải cấp khí ở đầu ngược lại để van đóng lại.

Thông số kỹ thuật van điều khiển khí nén

- Kích thước đường ống:

+ Lắp ren: DN15-DN20-DN25-DN32-DN40-DN50.

+ Lắp bích: DN50-DN65-DN80-DN100-DN125-DN150-DN200-DN250-DN300-DN350-DN400-DN450-DN500.

- Vật liệu Van:

+ Phần van cơ: Thép, Inox201-304-316, Gang, Gang dẻo, Nhựa PVC-UPVC-CPVC

+ Phần điều khiển: Hợp kim nhôm

- Áp lực van: PN10 - PN165 - PN25

- Nhiệt độ van: -10 ~ 180 độ C

- Áp lực khí nén vào: 0 ~ 8 bar

- Kiểu lắp: Lắp ren, rắc co, mặt bích, hàn

- Tiêu chuẩn mặt bích: Wafer, DIN, BS, ANSI, JIS
